Sur un chantier, savoir où ne pas forer ne suffit pas. La vraie valeur du scan GPR (géoradar) réside dans la précision du marquage qui en découle : être capable de positionner un carottage à quelques millimètres près, exactement entre deux armatures, sans toucher un seul élément critique.
Voici comment notre équipe procède, illustré par des images réelles de chantiers récents.
1. Le marquage par zones : structurer le chantier

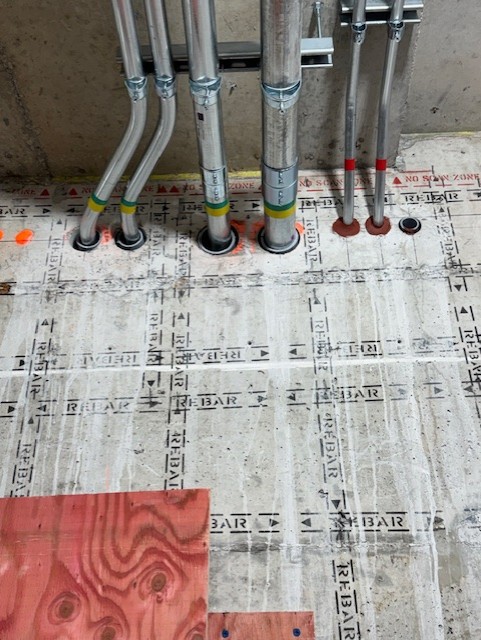

Avant tout forage, notre technicien délimite des zones d'intervention claires sur la dalle. Chaque zone est numérotée, datée et documentée. Cette approche méthodique permet de coordonner plusieurs équipes sur un même chantier, sans confusion.
Sur cette image, les quatre carottages ont été planifiés pour permettre le passage d'un conduit en toute sécurité. La position de chaque trou a été validée au préalable par le scan GPR pour éviter chacune des armatures du treillis.
2. La grille de précision : lire le béton avant de forer

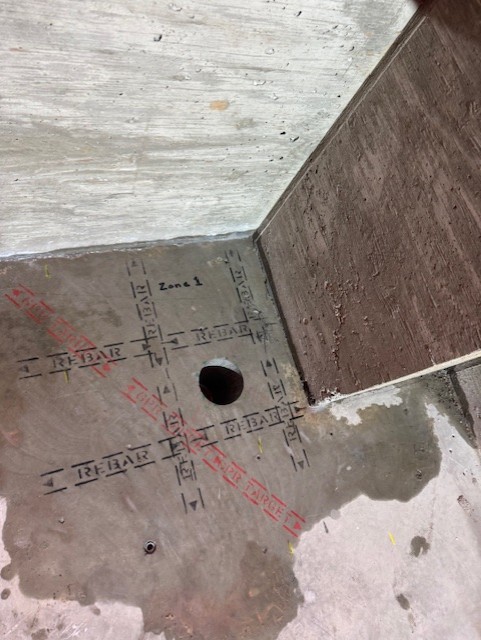

Le marquage SafeCore Systems utilise une grille de référence avec annotations précises : profondeurs des armatures, espacement, conduits identifiés. Cette grille devient la « carte » qu'utilise l'opérateur pour localiser exactement où poser sa carotteuse.
3. Le résultat : forer pile entre les armatures
Voici la démonstration la plus parlante de la précision atteignable. Sur ce chantier, un conduit de PVC devait passer à travers une dalle armée. Notre marquage a permis de positionner la perforation exactement entre les barres d'armature, sans aucun contact métal-béton-conduit.
4. Perfect match : la preuve dans le carottage extrait

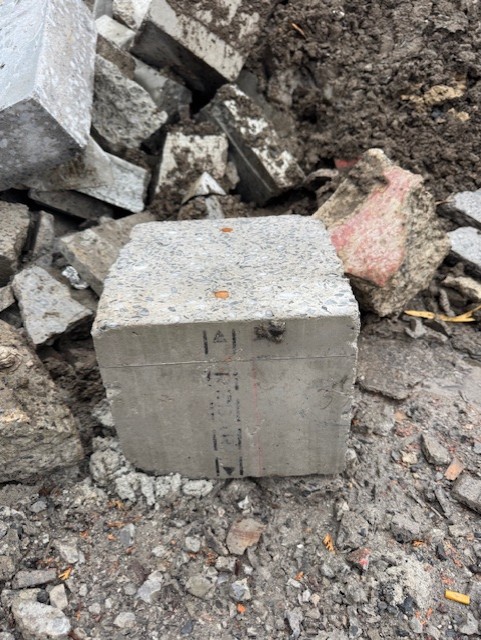

La vraie validation se fait après le forage, en examinant la carotte extraite. Quand le marquage GPR a été bien exécuté, le résultat est sans appel : la carotte sort propre, sans aucun morceau d'armature coupé, prouvant que le forage a respecté l'espacement entre les barres.
5. Le contre-exemple : ce qui arrive sans précision

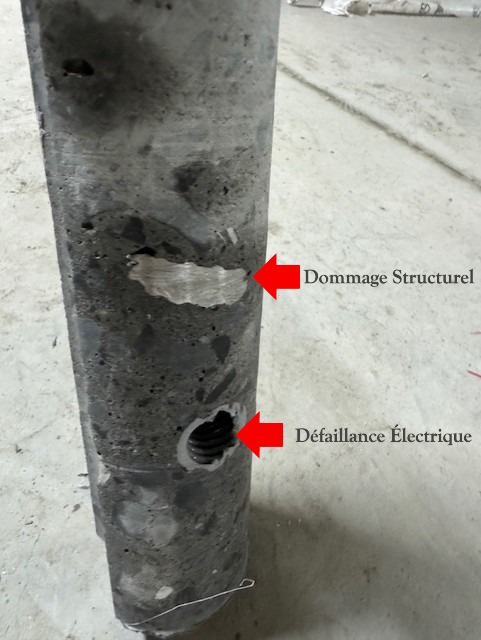

Pour bien comprendre la valeur du marquage de précision, voici l'inverse : un carottage exécuté sans scan préalable. La carotte a directement traversé une armature critique, créant un dommage structurel qui a nécessité une intervention d'ingénierie pour valider la sécurité de la dalle.
Pourquoi la précision change tout
La différence entre un marquage GPR approximatif et un marquage de précision millimétrique peut sembler subtile sur le papier. Sur le chantier, elle se traduit par :
- Aucune reprise : pas de carotte ratée, pas de nouveau trou à forer
- Intégrité structurelle préservée : aucune armature coupée, aucune validation d'ingénieur requise
- Coordination simplifiée : les autres corps de métier (plombiers, électriciens) travaillent avec confiance
- Documentation traçable : chaque marquage est consigné dans un rapport SafeCore
L'expertise derrière le marquage
Cette précision n'est pas un hasard : elle repose sur la combinaison d'un équipement de pointe (GPR GSSI Flex Nx) et de techniciens certifiés capables d'interpréter correctement les signaux du géoradar dans des conditions variables — humidité du béton, densité d'armature, présence de post-tension.
Un scan GPR sans expertise de marquage, c'est une carte sans légende. C'est l'interprétation qui transforme les données brutes en plan de forage exécutable.
Pour votre prochain projet de carottage, sciage ou ancrage dans le béton, exigez non seulement un scan, mais aussi un marquage de précision documenté. C'est la différence entre un chantier qui avance et un chantier qui reprend.
